3000W激光在线切管机：高效精准的未来之选

设备定位
3000W激光在线切管机 专为现代化焊管生产线研 发，集成光纤激光技术、 精密机械传动和智能控制 系统，是管材加工领域的 革新设备。

核心价值
设备直接集成于制管产线 末端，实现各类金属管材 的精准、高效在线同步切 割，大幅提升生产效率， 降低生产成本。

技术亮点
采用国内一线品牌锐科系 列光纤激光发生器，具备 高光束质量、高功率效率 和高可靠性等特点，确保 长期稳定运行。

核心优势 极致高效与超高精度

切割速度
圆管切割速度≥10刀/分钟， 方管≥6刀/分钟，最大追 切速度≤40米/分钟，完 美匹配高速制管生产线节 奏。

定位精度
定位精度高达0.1mm，重 复定位精度0.15mm，确 保切割的高精度和一致性。

切割效果
切口缝宽仅0.1-0.3mm， 切口平整光滑，无毛刺挂 渣，端口垂直度±0.2mm， 无需二次加工。

材料适应性
可加工碳钢、不锈钢、铝 合金、硬质合金等多种金 属材料，不受材料硬度影 响，满足多样化加工需求。

柔性加工与成本节约

柔性加工
无需更换模具，通过软件 即可快速切换产品规格， 特别适合多品种、小批量 及新产品开发。

01 成本节约
无需模具投资，智能排版节省材料，简化加工工序，降低人工成本， 为企业创造显著经济效益。

02 操作简便
智能化控制系统，参数化编程，快速切换生产规格，维护方便，降 低操作难度和维护成本

运行稳定与智能可靠

高刚性机座
采用高刚性焊接机座并经震动时效处理，确保长期运行不变形，保障设备的稳定性和耐用性。

智能系统
配备自动随高、自动定位、在线抽渣等智能系统，自动化程度高，操作简便，减少人工干预。

技术特点

激光功率
搭载3000W光纤激光器，具 备高光束质量、高功率效率 和高可靠性，切割速度快， 能耗低。

加工范围
圆管Φ16-170mm，方管对角线≤160mm，满足多种管材加工需求，可根据需 求定制。

加工精度
长度误差＜±0.5mm，端口垂直度 ±0.2mm，确保切割精度和产品质量。

设备尺寸
设备尺寸为4000×1550×2000mm，主 轴中心高700-800mm可调，适应不同 生产环境。

先进激光系统 激光器性能
采用锐科系列3000W光纤激光器，具备高光束质量、高效率，确保切割效果和速度。

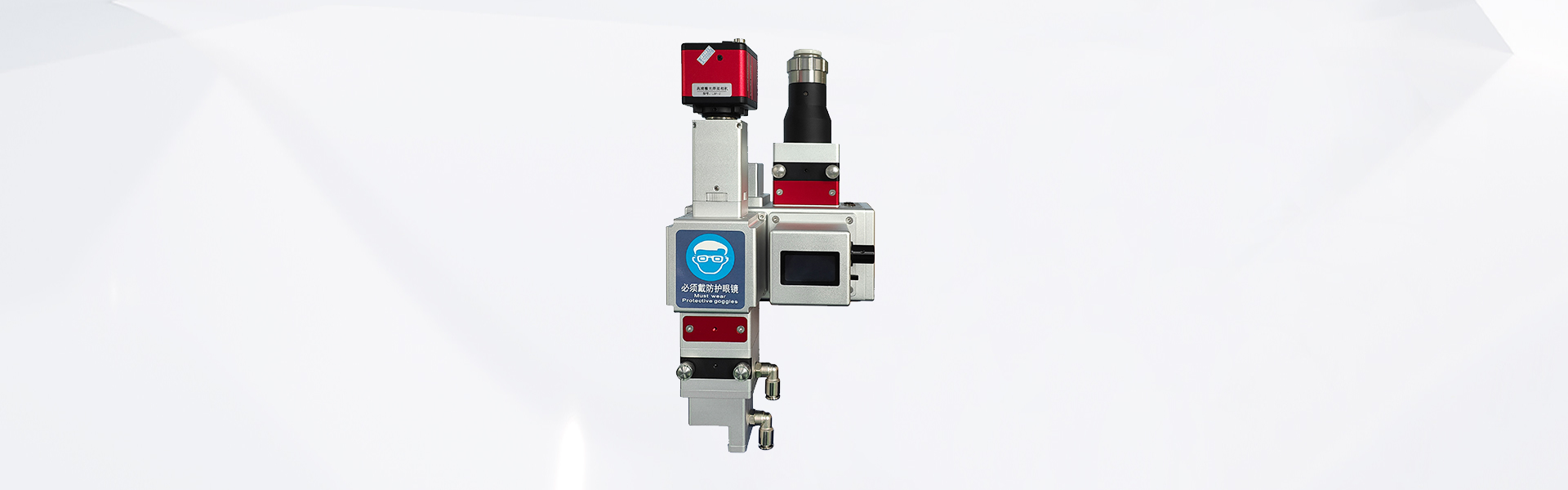

切割头配置
激光切割头配备QBH接口、准直保护镜模块、 对中调节系统，支持调焦功能，适应多种加 工需求。

旋转性能
旋转半径小，可灵活调整切割角度，满足复 杂管材加工需求

精密传动系统

传动组合
采用伺服电机、精密斜齿齿 条和上银导轨组合，实现无 间隙传动，运行平稳。

刚性与精度
刚性强，精度保持性好，支 持逆向传动，确保长期稳定 运行。

运行效果
运行平稳无爬行，提升切割 精度和设备使用寿命。

智能控制系统

控制系统功能
汉牌3U系列控制系统集成在线追切定尺、 激光旋转切割、自动随高系统，实现全自 动智能化控制。

操作体验
人机界面友好，操作简便，参数化编程， 快速切换生产规格，提升生产效率。
