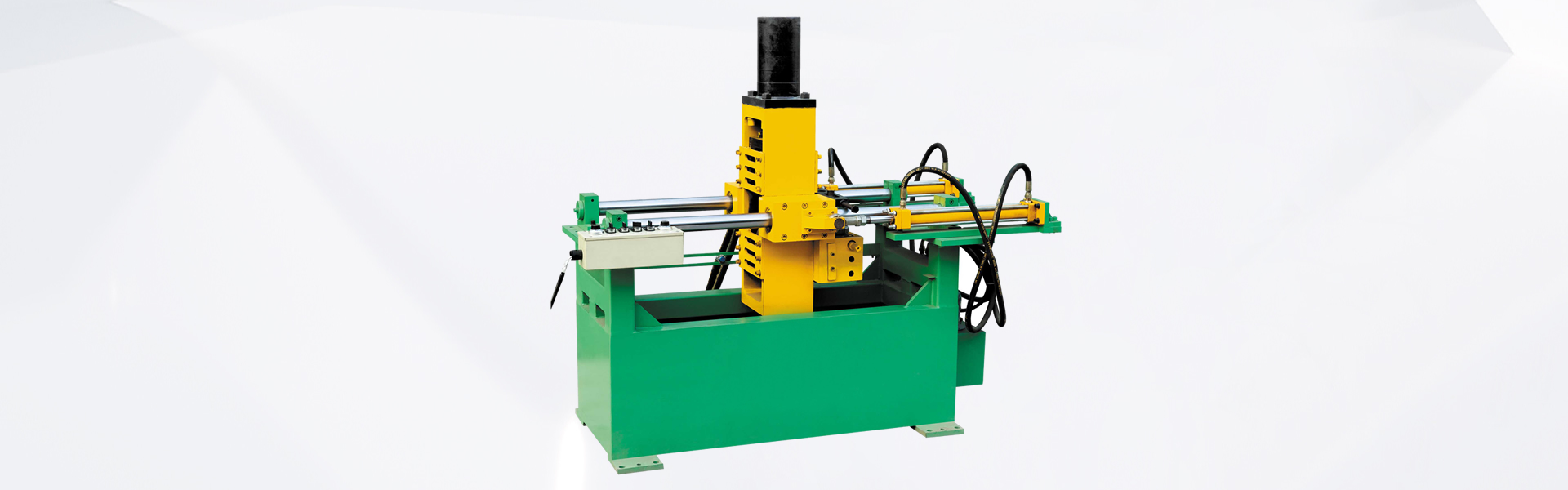

内外焊缝整平机

1、产品概况:
不锈钢焊管在材质和力学性能方面都优于不锈钢无缝管,但不锈钢管内外焊缝余高特别是内焊缝余高的去除问题一直困扰着不锈钢焊管生产企业。虽有内置刮刀或内磨装置等解决方案,但效果都不理想。这严重阻碍了不锈钢焊管应用领域的进一步拓展。目前,石油、化工、核电、锅炉、食品、医药等行业主要是用不锈钢无缝管。

2、设备组成:
内外焊缝整平机架、液压气动系统、 带PLC控制的全自动电液气控制系统 、还包括模具和轧制液循环设备。

3、设备技术特点:
不锈钢焊管内外焊缝整平装置是一个内置芯棒并利用轧辊对不锈钢焊管进行滚压的往复式自动滚压装置,通过控制滚压强度和道次以达到使不锈钢焊管内外焊缝整平、彻底去除内外焊缝余高且与母材平齐的要求.通俗的讲,就是实现不锈钢焊管的无缝化。

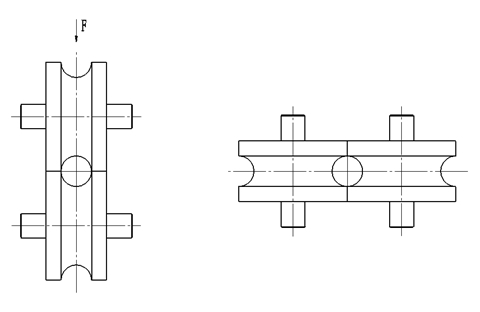

4、其滚压部分设备示意图如下:

5、工作流程:
带有内外焊缝余高的不锈钢焊管经过水平辊滚压后,余高被去除,焊管截面变成一个水平椭圆,芯棒在焊管内被卡住跟着焊管走;再经立辊滚压,焊管截面变成一个正圆,芯棒跟焊管分离在机架返回时被气缸拉回适当位置,再进行第二个滚压循环。

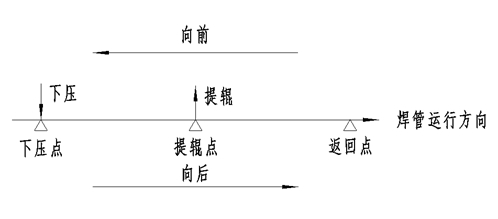

6、其往复式运动轨迹图如下：

7、主要参数
